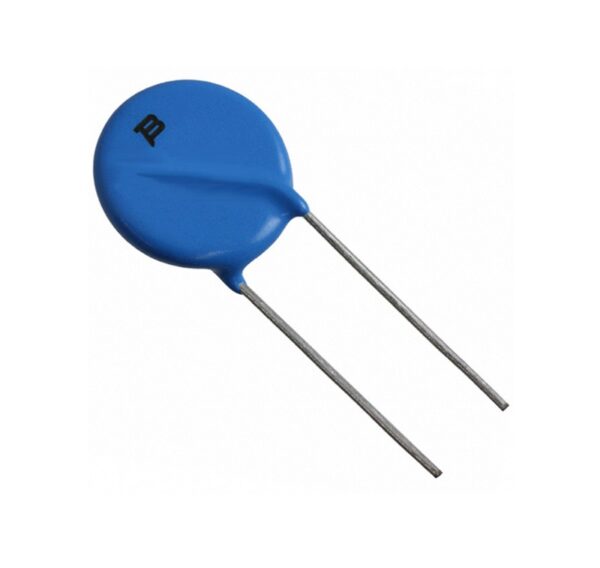

Varistor diámetro de disco 20 mm

Los varistores son asequibles, pequeños de tamaño, amplio rango de voltaje de funcionamiento, respuesta de impulso de sobrevoltaje rápido, resistencia de corriente de aumento fuerte, baja corriente de fuga (menos de unos pocos microamperios a decenas de microamperios) y coeficiente de resistencia de baja temperatura.

Los códigos que tienen impresos tienen dos cifras:

La 1a (dos primeras cifras) es el diámetro del disco en mm: 07, 10, 14, 20, sin contar el espesor del recubrimiento. A mayor diámetro, más joules de energía transitoria puede absorber sin reventar. Qué es un joule? Si un VDR aguanta 10 joules, equivale a que disipe 10W durante 1 segundo; o 100W durante 0,1s; o 100kW durante 100us.

Qué diámetro elijo?

Si fuésemos a hacer un cálculo estricto, deberíamos considerar qué tipo de sobretensiones de red hay en el lugar donde se conectará el aparato a proteger (zona de muchas tormentas eléctricas, o simplemente transitorios por conmutaciones en la red de la compañía de electricidad), y qué impedancia me presenta la línea (dependiendo de si estoy cerca o lejos del transformador del barrio). Consideraciones engorrosas, mejor diseñar para lo que se considere razonablemente como un peor caso. Si reciben la tensión de red puede que el diseñador decida poner grandes, de 20mm. Pero para absorber chispas de una bobina probablemente alcance con los de 07 o 10mm.

La 2a (Siguientes dos) codifica una tensión. Lamentablemente no todos los fabricantes coinciden en qué tensión tomar:

– La gran mayoría codifica la tensión de CC a la que empieza a conducir. Y lo hace como los resistores: «391» se lee tres, nueve, y 1 cero = 390V.

– Siemens y sus sucesoras (EPCOS, TDK) lo que codifica es el máximo valor RMS de tensión alterna que puede recibir en condiciones normales. Y lo escribe textual: «250» es 250V; «25» es 25V.

Así, un 14N391K de un fabricante equivale a un S14K250 de otro pese a la diferencia de inscripciones.

La letra K indica 10% de tolerancia en la tensión.

Códigos disponibles:

• MOV-20D241K
